Descripción de Producto
Sinceramente la bienvenida a visitar nuestra fábrica en su convience. El cliente puede testimoniar su producción las condiciones reales en línea videos o fotos en cualquier momento durante la producción.

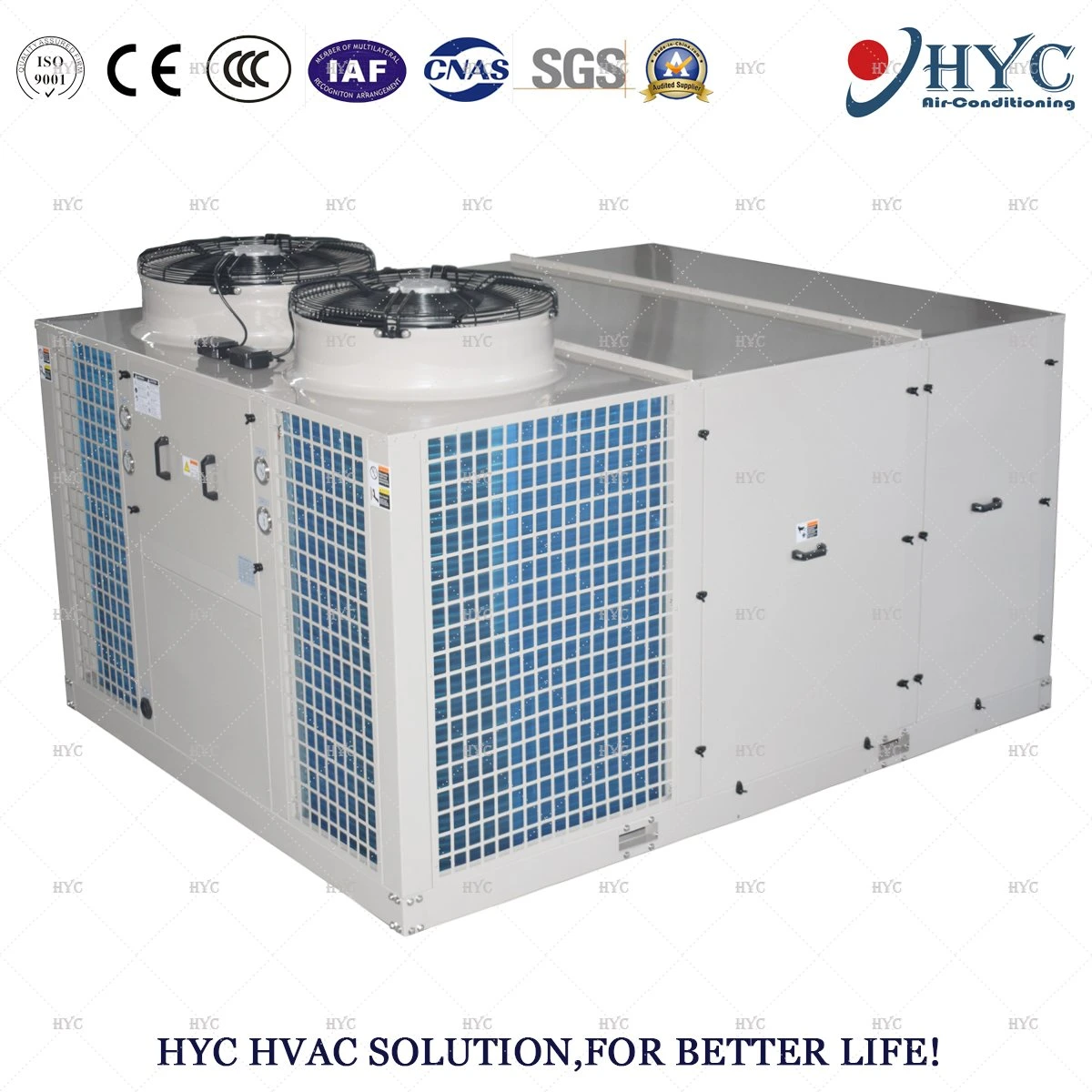

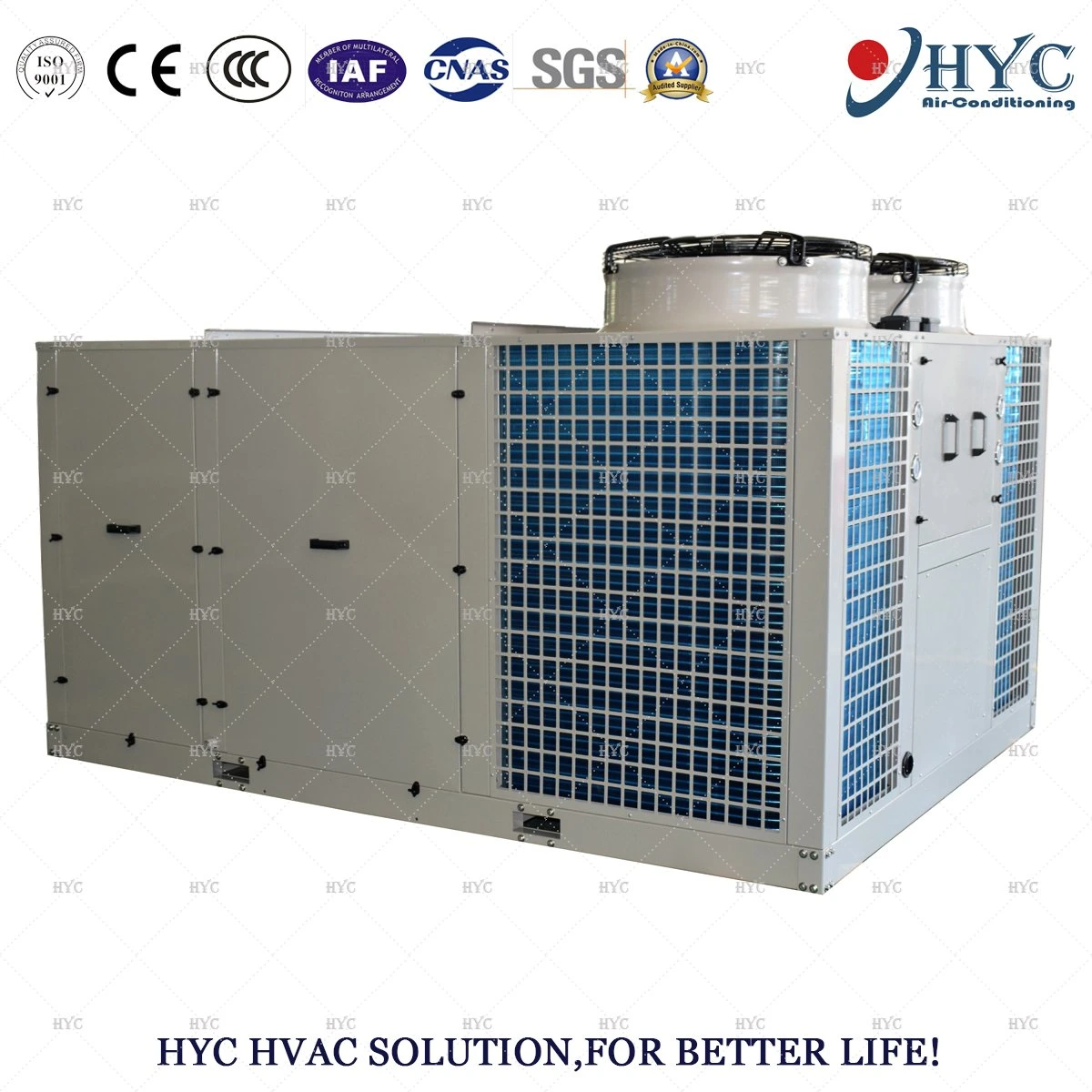

Diseño integral y fácil instalación
En la azotea el paquete tiene un diseño integral. Se suministra como un paquete completo listo para funcionar, sin controles adicionales u otros elementos para ser instalado. Las unidades tienen una sola entrada de power point con simples conexiones.
Inicio rápido está garantizada cuando finalice la instalación, como en la azotea de cada unidad está fabricado en una lista ISO9001: 2000 instalaciones para garantizar la calidad. Todas las unidades son probadas en fábrica para dar arranque fiable.
Los componentes de alta calidad y un Rendimiento fiable
Todas las series de unidades pacakged azotea alta effiency compresor scroll y de alta calidad de la marca famosa de piezas de refrigeración de las unidades, lo que garantiza un rendimiento fiable.
Características estándar
• Los componentes del sistema de fácil acceso
• Micro programado de fábrica del controlador de LED.
• Chasis de montaje de altas prestaciones para toda la unidad con los agujeros de elevación
• BMS
• Soporte antivibración compresor y el ventilador centrífugo
• Prueba de intemperie, poliéster en polvo epoxi pintura electrostática horneada horno acabado para chapa y bastidor base
• El compresor, proteger el interior del motor del ventilador
• Tratar protección anticorrosión de las bobinas (azul aletas) de las bobinas de aluminio/cobre el condensador y evaporador
Opcional
• Alimentación Opcional y configuraciones de aire de retorno, opcional de alimentación inferior y el tipo de devolución.
• Aletas de cobre y evporator condensador para algunas áreas requieren especial anti-corrision
• Blygold paintting para el condensador y evporator para algunas áreas requieren especial anti-corrision
• Cuerpo de acero inoxidable tapa y recipiente
• Economizador con fresco, amortiguadores de aire de retorno de aire fresco y el capó
• Dispositivo de Control para el funcionamiento de las unidades exteriores a bajas temperaturas
•Los dispositivos de BMS
•Diseño de clima tropical
•Reducir techo
•Prefiltro; Filtro secundario; Filtro HEPA
•La bobina de agua caliente
•Calentador eléctrico
El modelo | 003 | 004 | 005 | 006 | 007. | 008 | 010 | 012 | ||
La capacidad de refrigeración nominal | KW | 10.1. | 14.2 | 17.4 | 20.2 | 24.4 | 29.2 | 34.8 | 41.2 | |
Capacidad de calefacción nominal | KW | 10.4 | 15.0 | 18.0 | 20.8 | 24.8 | 30.4 | 36.0 | 42.5 | |
De entrada de la potencia nominal | KW | 3.49 | 5.11. | 5.83 | 7.23 | 8, 35 | 10.33 | 12.27 | 13.52 | |
Fuente de alimentación | / | 380~415V / 3ph / 50Hz | ||||||||
El compresor | La cantidad | Nro. | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
La potencia de entrada | KW | 2.69 | 4.04 | 4.66 | 5.38 | 6.5 | 8.08 | 9.32 | 10.58 | |
Corriente de entrada | Amp. | 5.00 | 7.11. | 8, 33 | 10 | 12.38 | 14.22 | 16, 66 | 20.18 | |
Tipo | / | Desplácese | ||||||||
La sección del evaporador | La cantidad de ventilador | Nro. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
El flujo de aire | M3/h | 1900 | 2800 | 3140 | 4150 | 4500 | 5500 | 6900 | 7500 | |
Tipo de ventilador | / | Ventilador centrífugo | ||||||||
Tipo de unidad | / | Accionamiento de correa de transmisión directa (opcional). | ||||||||
ESP | Pa | 150 | 150 | 180 | 150 | 180 | 180 | 200 | 200 | |
Sección de condensador | La cantidad de ventilador | / | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
Tipo de ventilador | / | Ventilador axial | ||||||||
La dimensión de la unidad | Longitud | Mm | 1340 | 1583 | 1583 | 1921 | 1921 | 2073 | 2300 | 2533 |
El ancho | Mm | 991 | 991 | 991 | 1397 | 1397 | 1469 | 1626 | 1826 | |
Altura | Mm | 880 | 880 | 880 | 1078 | 1078 | 1001 | 1102 | En el 1167 | |
peso neto | Kg. | 200 | 210 | 220 | 340 | 360 | 380 | 700 | 750 | |
Los niveles de presión de sonido | DB(A) | 65 | 65 | 65 | 65 | 67 | 68 | 68 | 68 |
El modelo | 015 | 020. | 025 | 030 | 035. | 040 | 045. | 055 | 070 | ||
La capacidad de refrigeración nominal | KW | El 52, 4 | El 71, 0 | El 86, 0 | 97.0 | 124.0 | 140, 4 | 158.0 | 188.0 | 240.0 | |
Capacidad de calefacción nominal | KW | 53.2 | 73.0 | 87.0 | 98.2 | 128.0 | 144.0 | 162.0 | 192.0 | 248.0 | |
De entrada de la potencia nominal | KW | 19.04 | 25.26 | 30.4 | 34.5 | 45.8 | 50.52 | 55.4 | El 70, 4 | 86.2 | |
Fuente de alimentación | / | 380~415V / 3ph / 50Hz | |||||||||
El compresor | La cantidad | Nro. | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
La potencia de entrada | KW | 13.74 | 18.26 | 20.7 | 24.7 | 32.24 | 36.52 | 41.4 | 49.4 | 65.4 | |
Corriente de entrada | Amp. | 25.8 | 32.56 | 38.04 | 49.8 | 59.28 | 65.16 | 76.08 | 99.6 | 110.96 | |
Tipo | / | Desplácese | |||||||||
La sección del evaporador | La cantidad de ventilador | Nro. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
El flujo de aire | M3/h | 10000. | 14000 | 15000 | 16000 | 23200 | 26000 | 29500 | 32000 | 47000 | |
Tipo de ventilador | / | Ventilador centrífugo | |||||||||
Tipo de unidad | / | Correa de transmisión de mando directo (opcional). | |||||||||
ESP | Pa | 220 | 250 | 250 | 250 | 320 | 320 | 360 | 360 | 420 | |
Sección de condensador | La cantidad de ventilador | / | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
Tipo de ventilador | / | Ventilador axial | |||||||||
La dimensión de la unidad | Longitud | Mm | 2533 | 3400 | 3684 | 3790 | 5100 | 5800. | 5800. | 5800. | 5800. |
El ancho | Mm | 1820 | 2200 | 2200 | 2220 | 2239 | 2239 | 2239 | 2255 | 2235 | |
Altura | Mm | 1417 | 1590 | 1590 | 1614 | 1668 | 1728 | 1728 | 2028 | 2028 | |
peso neto | Kg. | 840 | 1240 | 1300 | 1356 | 1720 | 1900 | 2000 | 2200 | 2300 | |
Los niveles de presión de sonido | DB(A) | 69 | 70 | 70 | 70 | 78 | 78 | 81 | 81 | 84 |
Vista de la fábrica
La maquinaria de producción
Laboratorio de pruebas
Unidad envasada en la azotea de la línea de producción
